一、項目簡介

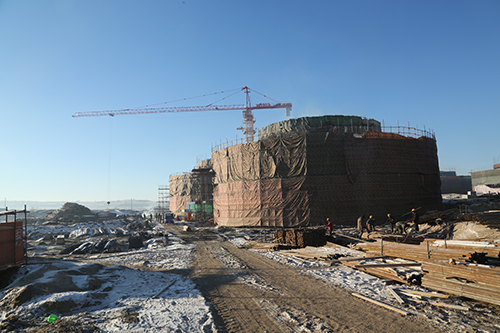

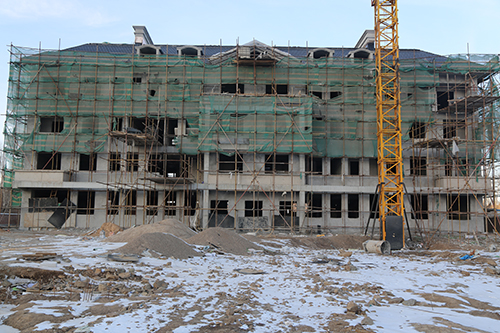

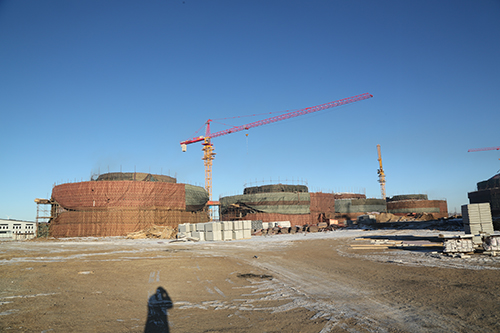

項目地點：河北承德 御道口牧場
建設規模：河北省第三屆“旅游發展產業大會”主會場及配套酒店度假村
實際工期：預計180天
項目目標：保障河北省第三屆“旅游發展產業大會”2018年7月份召開配套設施應用

二、建筑結構與保溫一體化技術及施工工藝介紹

       為響應國家對建筑節能持續健康發展的工作精神，確保建筑保溫的質量與安全同步發展?；茉ú难邪l生產的鋼絲網架珍珠巖復合保溫墻體系統建筑節能與結構一體化技術，“旅發大會”主場館及配套酒店度假村選用 卉原建材鋼絲網架珍珠巖復合保溫墻體系統。 實現了工業化生產，減少了施工工序，降低了工程造價。達到了保溫與結構同步施工、保溫與建筑同壽命的發展目標。并力爭成為河北省建筑節能方面的“樣板工地”。

1、建筑結構與保溫一體化優點
1）降低工程造價
2）減少施工工序
3）工業化生產
4）現場裝配式施工，減少濕法作業
5）提高施工效率
6）保溫和結構一體化防護性能好

2、適用范圍

       近年來我國政府對于建筑節能的重視程度不斷加強，建筑節能標準不斷提高，“十二五”期間，承德市將在全國率先執行節能75%的設計標準。市住建局相關負責人表示，這意味著，每平方米建筑的年采暖能耗可以再降低2.65千克標準煤。本市還將通過新建節能建筑和綠色建筑、對既有建筑節能改造等方式，節省620萬噸標準煤。并從明年起承德市城市規劃區范圍內所有縣(市)，所有建筑都將按照保溫結構一體化設計和建設，從而避免傳統建筑在外墻上加貼保溫層引起的不安全隱患。承德將成為河北省第一個全面強制推行保溫結構一體化技術的城市。

談到建筑節能，非常重要的一個環節就是建筑保溫技術。隨著節能標準的提高，建筑保溫技術也要不斷跟進。如果要滿足現行的75%建筑節能標準，傳統的保溫做法，保溫層厚度不斷增大，施工難度不斷增加，隨之而來的成本不斷提高已經成為了行業關注的重點問題。改變傳統保溫做法已經是一個勢在必行的趨勢 如果要在滿足建筑節能標準的情況下，盡量控制建筑成本，建筑結構與保溫一體化是良好的解決方案。

       我們河北卉原建材近年來始終圍繞著建筑節能新技術進行產品的創新與研發，我們研發并投入市場的卉原鋼絲網架珍珠巖復合保溫外墻板是優良的建筑結構與保溫一體化解決方案，突破了原有建筑結構與保溫一體化僅適用于純剪力墻結構或框剪結構的難點，將建筑結構與保溫一體化技術拓展到了鋼結構建筑以及混凝土框架結構，成為第一個可應用于所有建筑結構的建筑結構與保溫一體化技術（內蒙古自治區工程建設標準設計圖集 河北省工程建設標準設計圖集 河北省工程建設材料設備使用備案證書 注：國家圖集在編制過程中）


3、產品工藝及原理

卉原鋼絲網架珍珠巖復合保溫外墻系統組成：


1.  混凝土結構墻、梁、柱珍珠巖復合保溫板：

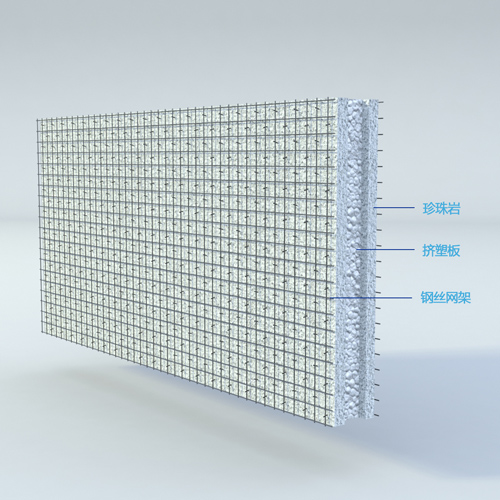

     是在工廠將保溫板單側復合珍珠巖板的板材板材內斜穿V型金屬絲，兩側表面焊接金屬網形成三維鋼絲網架。

2.  非承重填充珍珠巖復合保溫板：

     在工廠將保溫板兩側復合珍珠巖的板材。板材內斜穿V型金屬絲，兩側表面焊接金屬網形成三維鋼絲網架。

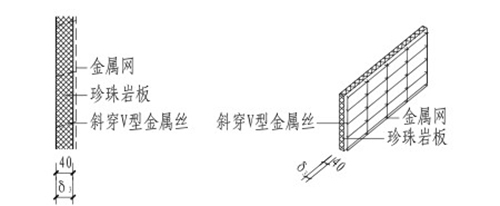

3.  鋼結構梁柱珍珠巖保溫板：


     是單一材質的珍珠巖板材。板材內斜穿V型金屬絲，單側表面焊接金屬形成三維鋼絲網架。

---

卉原鋼絲網架珍珠巖復合保溫外墻板在混凝土框架結構或混凝土框架剪力墻結構

在混凝土框架結構或混凝土框架剪力墻結構中應用的板材分別是：

1.  混凝土結構墻、梁、柱珍珠巖復合保溫板

2.  非承重填充珍珠巖復合保溫板

在框架結構中外墻保溫系統分為兩種類型。

1.  現澆混凝土復合保溫外墻系統

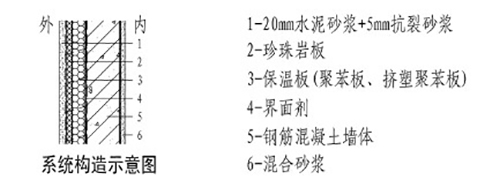

將混凝土結構墻、梁、柱珍珠巖復合保溫板，置于外墻外模板內側，混凝土現澆成型后與混凝土結構墻、梁、柱珍珠巖復合保溫板結合成一體，再在混凝土結構墻、梁、柱珍珠巖復合保溫板外側噴涂20mm厚水泥砂漿和5mm厚抗裂砂漿形成的外墻保溫系統。

2.  外圍護結構填充墻系統

將非承重填充珍珠巖復合保溫板在施工現場安裝組合后，在外表面噴抹20mm厚水泥砂漿和5mm厚抗裂砂漿，內表面噴抹20mm厚水泥砂漿和5mm厚混合砂漿形成外墻填充墻。

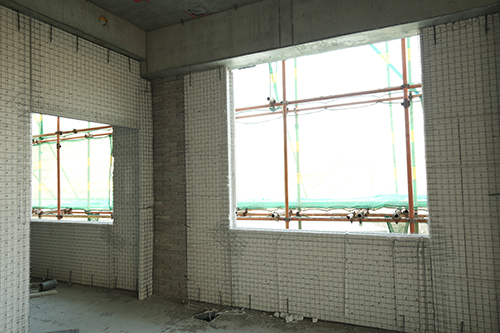

施工效果圖如下：


卉原鋼絲網架珍珠巖復合保溫外墻板在鋼結構建筑的應用:

在鋼結構建筑中需要應用如下板材：

1.  鋼結構梁柱珍珠巖保溫板

2.  非承重填充珍珠巖復合保溫板

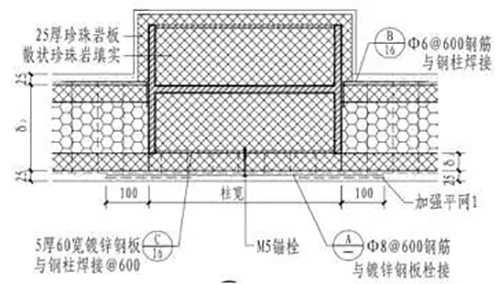

在鋼梁、柱部分將鋼結構梁柱珍珠巖保溫板用錨栓與鋼梁、柱連接，在填充墻部分安裝非承重填充珍珠巖復合保溫板并在外側與鋼結構梁柱珍珠巖保溫板用鋼絲網片進行連接。然后在墻體的內外側進行抹灰處理。

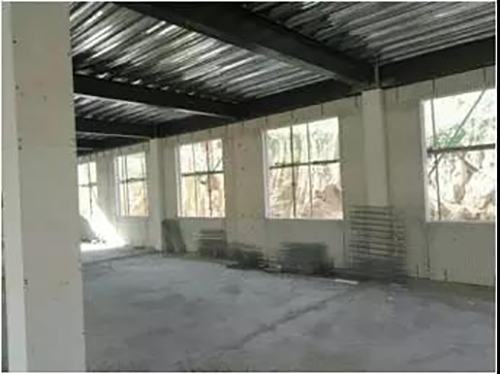

施工效果圖如下：
卉原鋼絲網架珍珠巖復合保溫外墻系統的優勢：

保溫與建筑同壽命(更長久):

卉原鋼絲網架珍珠巖復合保溫外墻板采用了建筑保溫與結構一體化技術，杜絕了傳統保溫工藝產生的空鼓、脫落、崩裂、使用周期短、重復投資等弊病，打破傳統保溫層25年設計壽命，實現保 溫層與建筑結構共享 百年壽命。

保溫效果好(更節能):

珍珠巖板和聚苯板(EPS)或擠塑板(XPS)均為優良保溫板材其中珍珠巖板為A級防火材料，在墻體厚度不變的基礎上保溫層厚增加50%同時兼顧防火，實現了在不增加墻體厚度的基礎上墻體節能超過75%節能標準。

結構牢固(更抗震):

應用卉原混凝土結構墻、梁、柱珍珠巖復合保溫板時，板材一側的三維鋼絲網架與混凝土澆注成一體。牢固性遠遠優于傳統保溫施工和免拆模板施工方案中的塑料膨脹錨栓。珍珠巖板具有良好的力學性能，同時珍珠巖板和水泥砂漿均為硅酸鹽材料，因此板材與抹灰層緊密咬合。同時，再加上板材牢固的三維鋼絲網架結構使得墻體整體性更好，抗震性更高。

防火性能強(更安全):

保溫材料置于墻體內部，有效避免傳統外墻保溫引發火災的風險。同時墻體在1000°C高溫下，耐火極限超過4小時，不散發有毒氣體。

隔音性能好(更靜音):

珍珠巖板材為微孔狀材料，可以有效阻止聲波的傳播，確保了墻體的卓越隔音性能,為營造寧靜的室內環境提供了保障，應用卉原非承重填充珍珠巖復合保溫板的墻體空氣隔音量超過55dB。

縮短工期(更節省):

采用卉原鋼絲網架珍珠巖復合保溫外墻板可實現建筑結構與保溫一體化施工，在板材安裝完成后只需在外表面噴涂砂漿，找平即可?？s短了傳統施工主體完工后再砌加氣塊磚和單獨做保溫的工期。同時，其他建筑保溫與結構一體化解決方案(如CL，EPS模塊)所有部分均為澆注，而且在外側澆注需要使用自密實混凝土，工期長，成本高。而卉原珍珠巖復合保溫外墻板，減少澆注施工量，填充墻部分安裝板材后抹灰即可。采用卉原鋼絲網架珍珠巖復合保溫外墻板 可以使建筑整體交工縮短2-4個月，降低了施工管理成本，租賃費用及銀行利息等費用。

無需防火隔離帶和耐火門窗(更經濟):

滿足現行建筑防火設計規范(GB50016-2014)的要求，外墻無需防火隔離帶以及0.5h耐火完整性門窗。

符合國家政策(更規范):

卉原鋼絲網架珍珠巖復合保溫外墻板不僅具有建筑保溫與結構一體化的特點同時具有裝配式建筑部位部件的特性。符合國家推行的建筑裝配化以及住宅產業化政策，達到國家推行的綠色建筑標準。

---

幾種外墻施工方案的對比：
